接觸式調壓器實質上是一種輸出（端）電壓可以調節的自耦變壓器，其鐵心有環式與柱式兩種。柱式鐵心與一般變壓器相似,用硅鋼片疊成;環式鐵心則用硅鋼帶卷成。在環式自耦調壓器的結構中，繞組用絕緣銅線單層繞在環式鐵心上。線圈部分表面磨去絕緣層而成光滑平面，用銅石墨復合做成的碳刷與它相接觸。碳刷可借手輪在導線表面旋轉滑動，從而改變輸出電壓。電流容量大于10A者,有用兩個或多個碳刷并聯的。自耦調壓器一般都制成自冷、干式。在容量特別大或使用環境特殊的場合，也有制成油浸自冷式，3個環式單相自耦調壓器共軸配裝,即可構成三相自耦調壓器。

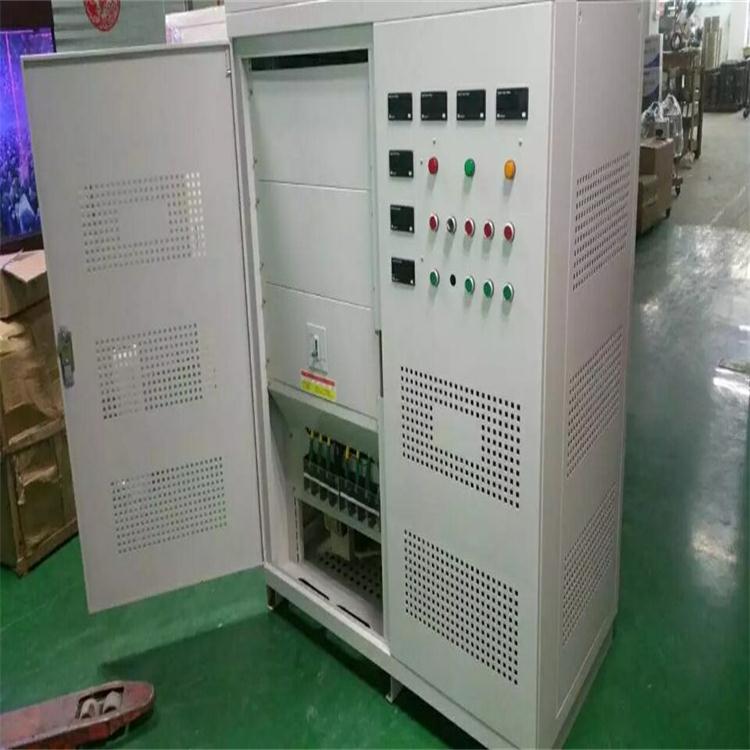

        TDGC、TSGC2J單/三相調壓器系列產品為機電工業第十四批節能產品。用在調壓、控溫、調速、調光、功率控制等場所，使用范圍十分廣泛，本產品具有波形不失真、體積小、重量輕、效率高、使用方便、運行可靠等特點其性能更為優越。
 其中線圈是調壓器是主要組成部分,它具有以下性能：
1. 采用高導磁有取向直鋼片，因此損耗小。
2. 采用機械自動繞線，匝與匝之間均勻，每一條線拉直與平行，因此接觸面平整。
3. 采用耐熱的樹脂材料來浸漆、固化，使調壓器更耐熱。
4. 采用機械研磨，使接觸表面平滑如鏡。
5. 采用傳統多碳刷設計，使碳刷的接觸面增大，減小每個碳刷承受的電流，降低溫升。
6. 采用高性能的碳刷，增加導電率，消滅火花。
7. 采用銅表面焊接，減少接觸電阻，降低溫升。
8. 采用耐熱的彈性金屬材料，使機械壓力長期穩定，減少接觸的溫升。
  調壓器應用領域
       調壓器廣泛應用于以下領域：
　　1. 電爐工業：退火爐，烘干爐，淬火爐，燒結爐，坩堝爐，隧道爐，熔爐，箱式電爐，井式電爐，熔化電爐，滾動電爐，真空電爐，臺車電爐，淬火電爐，時效電爐，罩式電爐，氣氛電爐，烘箱，實驗電爐，熱處理，電阻爐，真空爐，網帶爐，高溫爐，窯爐，電爐；　　
        2. 機械設備：包裝機械，注塑機械，熱縮機械，擠壓機械，食品機械，回火設備，塑料加工，紅外加熱；　
    　3. 玻璃工業：玻璃纖維，玻璃成型，玻璃融化，玻璃印制，浮法玻璃生產線，退火槽；
　　4. 汽車工業：噴涂烘干，熱成型；
　　5. 節能照明：隧道照明，路燈照明，攝影照明，舞臺燈光；
　　6. 化學工業：蒸餾蒸發，預熱系統，管道加熱，石油化工，溫度補償；
　　7. 其它行業：鹽浴爐，工頻感應爐，淬火爐溫控，熱處理爐溫控，金剛石壓機加熱，大功率充磁/退磁設備，航空電源調壓，中央空調電加熱器溫控，紡織機械，水晶石生產，粉末冶金機械，彩色顯像管，生產設備，冶金機械設備，石油化工機械，燈光平滑調節，恒壓恒流恒功率控制等領域。
